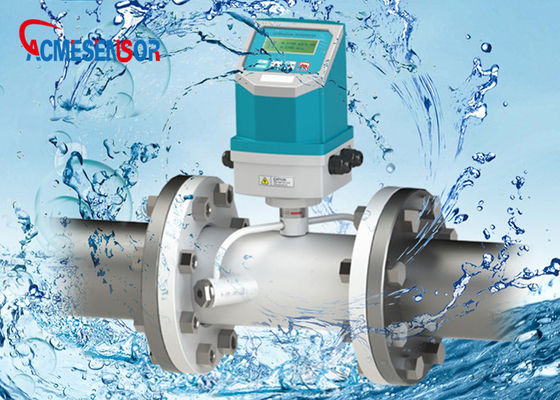

AUF803 ثابت أنبوب المشبك نوع مقياس التدفق فوق الصوتي
وصف المنتج
مقياس التدفق بالموجات فوق الصوتية تم تصميم المنتج الجديد بدقة وفقًا لمعيار JJG1030-2007 لتطوير موثوقية فئة الحماية.مبدأ وقت الإرسال بالموجات فوق الصوتية يجعل نطاق القياس من DN15 إلى DN6000.
تشمل المزايا الدقة العالية ، ومكافحة التداخل القوي ، والموثوقية والاستقرار ، وواجهة متعددة.يمكن لكل جزء الوصول إلى IP68 ، وتمكين عمل العداد في أي بيئة قاسية.
ميزة
تظهر التفاصيل IP68 مقياس التدفق فوق الصوتي
يتكون مقياس الجريان بالموجات فوق الصوتية ntegrated من (نوع + نوع شفة قياسي)
π نوع مقياس التدفق بالموجات فوق الصوتية المضمنة (DN15mm-DN32mm)
مقياس التدفق بالموجات فوق الصوتية القياسي (DN40mm-DN1000mm)
مواصفات IP68 مقياس التدفق بالموجات فوق الصوتية
| العنصر | المبدأ والمعلمات | |
| محول | مبدأ | وقت العبور ، عملية النقطة العائمة 4 بايت وفقًا لـ IEEE754 |
| دقة |
نوع مضمّن: مقياس التدفق: ±0.5٪ ؛مقياس الحرارة:±1.0٪ مشبك على النوع: مقياس التدفق: ±1.0٪مقياس الحرارة:±2.0٪ نوع الإدراج: مقياس التدفق: ±1.0٪مقياس الحرارة:±2.0٪
|
|
| عملية |
4-key التلاعب بلمسة شريط مغناطيسي أو figer touch ؛ برنامج محاكاة لوحة المفاتيح |
|
| انتاج | |
طريقة واحدة 4-20mA الإخراج التناظري طريقة واحدة خرج إشارة نبض OCT طريقة واحدة الإخراج التتابع |
|
| مدخل |
3 طريقة 4-20mA المدخلات التناظرية ، الدقة: 0.1٪ ؛ اكتساب إشارة درجة الحرارة والضغط ومستوى السائل حقق قياس الحرارة عن طريق توصيل 3 أسلاك PT100 جهاز استشعار درجة الحرارة |
|
| واجهة البيانات | واجهة تسلسلية RS485 ، تمت ترقيتها بواسطة الكمبيوتر ، تدعم بروتوكول اتصال MODBUS | |
| كابل خاص | يجب ألا يزيد طول الكابل المحمي المزدوج المجدول والكابل عن 50 مترًا ، ويمكن أن تصل مسافة النقل إلى كيلومتر واحد إذا حددت واجهة RS 485 | |
| خط انابيب | مادة الأنابيب | الفولاذ والنحاس والأسمنت والبلاستيك والألمنيوم والزجاج الصلب والحديد الزهر |
| قطر دائرة الانبوب | DN15mm-DN6000mm | |
| خط أنابيب مستقيم |
يجب أن تكون نقاط تركيب المحولات: 10 أقطار خط أنابيب مستقيم من محول الطاقة المنبع ، 5 أقطار. خط أنابيب مستقيم من محول الطاقة المصب ؛ خط أنابيب مستقيم 30 أقطار من المضخة |
|
|
قياس متوسط
|
نوع السائل |
سائل منفرد يمكنه توصيل الموجات الصوتية ، مثل الماء ، مياه البحر ، الصرف الصحي ، النفايات السائلة النباتية ، الكيماويات ، الكحول ، البيرة ، الزيت إلخ. |
| درجة حرارة السائل | -30-160℃ | |
| العكارة | ≤10000 جزء في المليون ، مع فقاعة صغيرة | |
| سرعة السائل | 0 م / ث -7 م / ث | |
|
عمل بيئة |
درجة حرارة | المحول: -20 ℃-60℃ ؛محول: -30℃-160℃ |
| رطوبة | يمكن لكل من المحول والمحولات العمل تحت الماء ، والعمق تحت الماء ≤2 م (بعد الختم الكامل) | |
| مزود الطاقة | DC8-36V ، AC85-264V (اختياري) | |
| استهلاك الطاقة | 1.5 واط | |
خيارات الاستشعار
التعليمات
س: هل يمكنك قبول خدمة التصميم وتصنيع المعدات الأصلية؟
ج: نحن المهنية نقدم خدمة صانعي القطع الأصلية وأوديإم لجميع العناصر.
س: هل يمكنني الحصول على عينات؟
ج: نعم ، لدينا مواد في المخزون لمساعدتك في الحصول على العينات بأسرع ما يمكن.
س: ماذا عن جودة المغناطيس؟
ج: لدينا شهادة ISO و CE و ROSH ، يمكننا إرسال اختبار الشهادة لشركتنا إليك.
س: ما هو السعر؟
ج: نظرًا لأننا نعتقد أن الجودة هي الأهم ، فسوف نقدم أفضل مستشعر مستوى بالموجات فوق الصوتية بجودة معقولة
السعر.
س: هل يمكن أن تقدم لي أقصر مهلة؟
ج: لدينا مواد في مخزوننا ، إذا كنت بحاجة حقًا ، يمكنك إخبارنا وسنبذل قصارى جهدنا لإرضائك.
س: كيف يمكنني الحصول على حساساتي؟ / ما هي وسيلة النقل؟
A. نحن الرئيسية تسليم البضائع عن طريق البريد السريع: DHL ، FedEx ، UPS ، TNT ، إلخ أو الخدمات اللوجستية حسب المؤشر
س: كيف تطلب؟
ج: من أجل التوصية بأنسب مستشعرات مستوى الرادار وتقديم عرض أسعار دقيق ، يرجى تقديم المعلومات التالية وإرسالها إلى مبيعاتنا عندما تريد إجراء استفسار ، شكرًا!
1. ما هي وسيلتك؟ماء أم زيت أم غير ذلك؟
2. نطاق المستوى: 0-10 أمتار ، أو غيرها؟
3. إشارة الإخراج: 4-20mA ، RS485 أو غيرها؟
