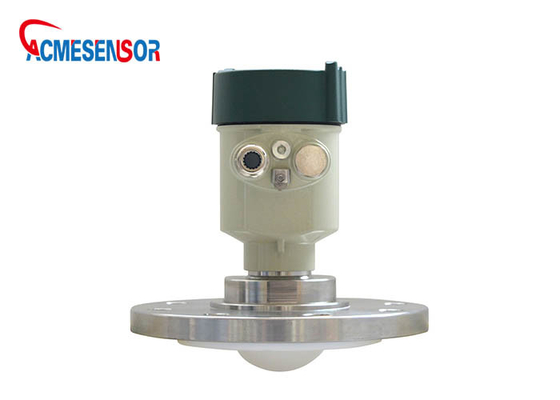

Acmesensor 80g 80 جيجا هرتز مستشعر مستوى الرادار لخزان تخزين الطين
جهاز قياس مستوى الرادار بتعديل التردد المستمر 80G
وصف المنتج:
ما هى ملامح مقياس مستوى الرادار؟
المستشعر عبارة عن أداة قياس مستوى الرادار عالية التردد 26G ، قم بقياس أقصى مسافة تصل إلى 70 مترًا.يجري تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق الجديد السريع أن يكون معالجة إشارات عالية السرعة ، ويجعل الجهاز يمكن استخدامه في المفاعلات ، وصندوق تخزين الحالة الصلبة وبعض ظروف القياس المعقدة.
السلسلة عبارة عن رادار FMCW يعمل عند 76-81 جيجاهرتز ، والذي يبلغ أقصى مدى للقياس 120 مترًا ومنطقة عمياء لا تقل عن 8 سم.إنه يدعم تطبيقات 4 أسلاك و 2 سلك.تردد التشغيل العالي والطول الموجي الأقصر يجعلها مثالية للتطبيقات الصلبة ، بما في ذلك تلك التي بها غبار شديد ودرجة حرارة عالية تصل إلى + 200 درجة مئوية.يتكون الرادار من دائرة إلكترونية مقترنة بهوائي عدسة وشفة لتحديد المواقع بسرعة وسهولة.
المنتج Paramenters
|
تكرار
|
76 جيجا هرتز ~ 81 جيجا هرتز ، 5 جيجا هرتز FMCW عرض النطاق الترددي
|
|
نطاق القياس
|
× 0: 0.3 م ~ 60 م
x1: 0.08 م ~ 30 م x2: 0.6 م ~ 120 م |
|
دقة القياس
|
± 1 مم
|
|
زاوية الشعاع
|
3 درجات / 6 درجات
|
|
ثابت العزل الأدنى المقاس
|
> = 2
|
|
سلطة
|
15 ~ 28 فولت تيار مستمر
|
|
خرج الإشارة
|
2x: 4 ~ 20mA أو RS-485
3x: 4 ~ 20 مللي أمبير |
|
خرج خطأ
|
3.8mA ، 4mA ، 20mA ، 21mA ، عقد
|
|
نسيج
|
سبائك الألومنيوم والفولاذ المقاوم للصدأ
|
|
نوع الهوائي
|
هوائي العدسة / هوائي مضاد للتآكل / شفة معزولة بالكوارتز
|
|
درجة حرارة العملية
|
T0: -40 ~ 85 ℃ ؛T1: -40 ~ 200 ℃ ؛T2: -40 ~ 500 ℃ ؛T3: -40 ~ 1000 ℃
|
|
ضغط العملية
|
-0.1 ~ 2 ميجا باسكال
|
|
حجم المنتج
|
Ø100 * 270 مم
|
|
مدخل الكيبل
|
M20 * 1.5
|
|
الكابلات الموصى بها
|
AWG18 أو 0.75 مم²
|
|
فئة الحماية
|
IP67
|
|
درجة مقاومة للانفجار
|
ExdiaIICT6
|
|
طريقة التثبيت
|
الخيط أو شفة
|
مواصفات المنتج
التطبيقات:
