وصف المنتج

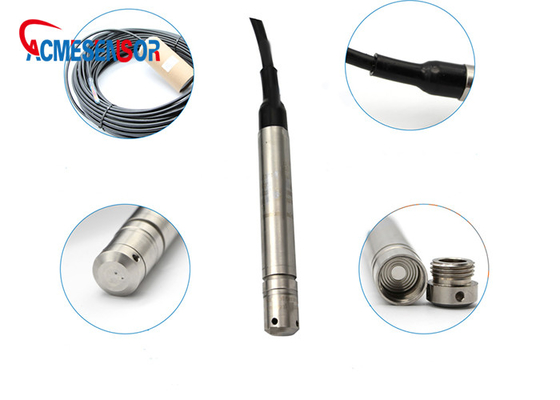

يحتوي جهاز إرسال المستوى APT310 على الهيكل والتطبيقات الخاصة.تتميز بالدقة العالية ، الحجم الصغير ، الثبات ، بالإضافة إلى مقاومة التآكل ، الزيت ، الأحماض والقلويات وكابلات الرصاص الغازية عالية الكثافة تضمن أنها يمكن أن تلبي متطلبات القياس المختلفة للمناسبات.يستخدم على نطاق واسع في معالجة مياه الصرف الصحي والأنهار والبحيرات وكذلك القنوات والأنهار الكبيرة والخزانات ومراقبة الخط الساحلي ، وقد حصل هذا المنتج على شهادة سلامة جوهرية وشهادة مقاومة للانفجار وشهادة CE. قطبية.
سمات

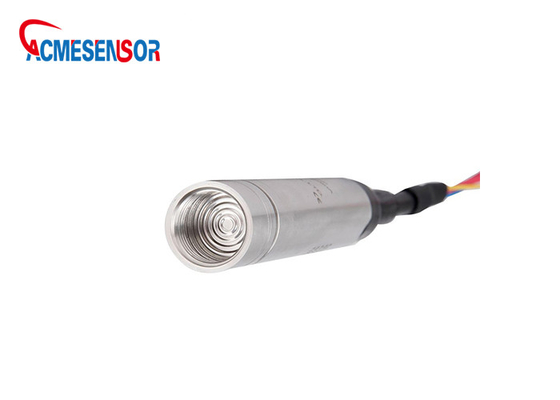

* 316L الفولاذ المقاوم للصدأ الحجاب الحاجز
* خلية ضغط MEAS TE ، 0.25٪ FS ، 0.5٪ FS
* قطر يبلغ قطرها 19 مم فقط
* يتراوح المستوى من 50 سم إلى 600 م
* قوي مضاد للتدخل ، استقرار طويل الأمد
* IP68 تصميم بلاستيكي مقاوم للماء ومختوم بالكامل
* نطاق واسع ، متاح للقياس ، نوع المقياس المطلق والمختوم
* -35 ° C ~ 125 ° C نطاق درجة حرارة عمل واسع
* العمل لفترة طويلة في درجات حرارة منخفضة -30 درجة مئوية
* رفض EMI / RFI * الجهد الزائد والقطبية العكسية وحماية ماس كهربائى
* يمكن للعملاء تخصيص أطوال كبلات PU أو PE أو PTFE
|
خصائص جهاز استشعار الضغط سلسلة APT300
|
||||
|
1
|
ألمانيا تكنولوجيا السيراميك مجسات ، تصميم 10 سنوات
|
|||
|
2
|
يتم استخدام رقاقة المعالجة المتكاملة الخاصة Ti في الدائرة
|
|||
|
3
|
تعويض درجة الحرارة التلقائي -40 ~ 80
|
|||
|
4
|
استقرار طويل الأمد ، انحراف منخفض في درجات الحرارة ، حساسية عالية
|
|||
|
5
|
التوصيلات الكهربائية المتعددة اختيارية وسهلة التركيب
|
|||
|
7
|
نطاق واسع ، متاح للقياس ، ونوع المقياس المطلق والمختوم
|
|||
|
8
|
أنظمة التدفئة والتهوية وتكييف الهواء · معالجة الطاقة والمياه
|
|||
|
9
|
رفض EMI / RFI
|
|||
معلومات عن الحجم
مواصفات التصنيع
درجة الحرارة المحيطة: 25 درجة مئوية (ما لم يحدد)
|
معامل
|
البيانات
|
||||||
|
نطاق الضغط
|
0 ~ 0.01 .... 10MPa / 0-0.5M ....... 500mH2O
|
||||||
|
نوع الضغط
|
المقياس (G) ، المطلق (A)
|
||||||
|
الضغط الزائد
|
200٪ FS
|
||||||
|
ضغط الانفجار
|
300٪ FS
|
||||||
|
سلك الكتروني
|
2 أسلاك
|
3 أسلاك
|
|||||
|
إشارة الخرج
|
4 ~ 20 مللي أمبير
|
0 ~ 5VDC
|
1 ~ 5VDC
|
0 ~ 10 فولت تيار مستمر
|
0.5 ~ 4.5 فولت تيار مستمر
|
0.5 ~ 4.5 فولت راديو متري
|
RS485 مودبوس RTU
|
|
مزود الطاقة
|
12 ~ 30VDC ، القيمة النموذجية: 24VDC
|
10 ~ 30 فولت تيار مستمر
|
10 ~ 30VDC
|
12 ~ 30 فولت تيار مستمر
|
5 فولت تيار مستمر
|
5 فولت تيار مستمر ± 5٪
|
10-30VDC╱
3-5VDC |
|
دقة
(بما في ذلك: اللاخطية ، التكرار ، التباطؤ ، الانجراف الصفري ، الانجراف الكامل) |
≤0.1٪ FS ≤0.15٪ ≤0.2٪ FS ≤0.25٪ FS (نموذجي) ≤0.5٪ FS (حد أقصى)
|
||||||
|
استقرار على المدى الطويل
|
≤0.2٪ فس / سنة
|
||||||
|
درجة حرارة العمل
|
−25 ℃ ~ 85 ℃ −40 ℃ ~ 100 ℃ (حسب الطلب)
|
||||||
|
الدفع في الأفق
|
−40 ℃ ~ 125 ℃
|
||||||
|
تعويض درجة الحرارة
|
-10 ℃ ~ 80 (قياسي)
|
||||||
|
معامل درجة الحرارة صفر
|
± 0.1٪ FS / درجة مئوية
|
||||||
|
معامل درجة الحرارة للمدى
|
± 0.05٪ FS / درجة مئوية
|
||||||
|
مقاومة العزل
|
100MΩ @ 250VDC
|
||||||
|
متوسط متوافق
|
ماء أو متوافق مع الفولاذ المقاوم للصدأ 316L
|
||||||
|
ماس كهربائى محمية
|
نعم
|
||||||
|
عكس حماية قطبية
|
نعم
|
||||||
|
اتصال إلكتروني
|
كابل ثابت ومقاوم للماء IP68
|
||||||
|
واجهة الضغط
|
ضغط غيجسعة مختومة و opional المطلق
|
||||||
|
مادة غشاء الضغط
|
316L الفولاذ المقاوم للصدأ
|
||||||
|
زمن الاستجابة (10٪ ~ 90٪)
|
≤10 مللي ثانية (يرتفع إلى 90٪ FS)
|
||||||
|
صدمة الاهتزاز
|
10g / 5 ~ 2kHz ، المحاور X / Y / Z / 20g نصف جيبية 11ms
|
||||||
|
ضد للماء
|
IP68
|
||||||
|
كابل اختياري
|
كابل PE (دليل على المياه) ؛كابل PUR (إثبات الزيت) ؛كابل PTFE (مضاد للتآكل)
|
||||||
|
اعتماد الشهادة
|
شهادة CE المتاحة.
|
||||||
|
معيار EMC
|
EN 61326-1: 2013 ؛EN 61326-2-3: 2013 EN 61000-6-2: 2005 ؛EN61000-6-4: 2007 + A1
|
||||||
|
وزن
|
الوزن الصافي حوالي 0.35 كجم ، وزن التعبئة الكاملة حوالي 1.0 كجم (كابل متضمن 2 متر)
|
||||||
رسم تخطيطي لطريقة التثبيت الشائعة
1.قياس مستوى البئر العميق
عملية الإنتاج
التعبئة والتغليف والشحن
معلومات الاستفسار
من أجل أن نوصيك بجهاز إرسال الضغط الأنسب وتقديم عرض أسعار دقيق ، يرجى تقديم المعلومات التالية وإرسالها إلى مبيعاتنا عندما تريد إجراء استفسار ، شكرًا!
